РЕГУЛЯТОРЫ ТЯГИ КОТЛОВ И ДЫМОХОДОВ

Процесс  горения  твердотопливного котла требует  регулировки - что бы   теплоноситель  был  в заданных пределах,  а также   для того  что  бы работа  котла  была  максимально долгой  и  его КПД  достигал  паспортных  значений. Для начала  обозначим  разницу  между  регуляторами  тяги котлов и  дымоходов:

-Регуляторы  тяги  котлов - используются для  контроля   подачи   воздуха  из помещений  в   сам котел - этот воздух   непосредственно учавствует в процессе  горения внутри  котла;

-Регуляторы тяги дымоходов - устройства   используются  для котнтроля   подачи   дополнительного   воздуха   непосредственно  в  дымоход, обходя   котел - этот  воздух  контролирует стабильность тяги  - силу  тяги  дымохода.

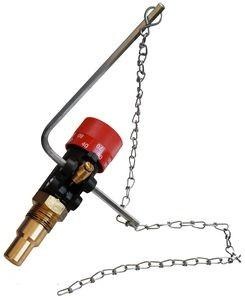

Первые : для  регулировки современных  твердотопливных  котлов используются,  как  правило  термомеханические  регуляторы.  В них  применяется свойство  некоторых   жидкостей  при нагреве   расширятся  и  сужаться. Герметичный  баллон  с этой жидкостью   находится  внутри корпуса и  является  источником  движения  в  зависимости от температуры теплоносителя.   Далее   с помощью   механики и цепей, это движение сообщается  заслонке   которая   находится  на котле и  контролирует  подачу воздуха.   Этот     регулятор  должен  быть всегда  немного открытым - даже  если    температура   достигнута,    ведь процесс  горения   непрерывен,  пока не  закончится топливо следовательно   крышка должна  быть  открыта слегка, для подддержания  заданного уровня температуры теплоносителя.  Классический  вариант  такого  регулятора , его внешний вид и  размеры приведены на рисунке ниже.

Вторые:  регуляторы  тяги дымоходов,  иногда   их  называют  стабилизаторами тяги - они  не  ограничивают тягу  в объеме, они  наоборот увеличивают   объем  воздуха  в  дымоходе - тем самым  оставляя  колличество воздуха  проходящего через  котел  неизменным.  Сила  тяги   в  таких  регуляторах    как правило   насодится на  уровне 20-25 Па (паскалей). Этого достаточно, что б  не  иметь детонации  котла (пыхтение котла, сопение, свисты,....)  и стабилизировать   процесс  горения. При  стабилизации процесса увеличивается  время горения  любого котла  не зависимо от типа (типам  твердотопливных котлов  мы  посвящали отдельную статью). Также   уменщается колличество дров, угля, бркета - так как  котел  имеет   большие  интервалы  перезагрузок. Монтаж регулятора  тяги  желательно осуществить  ниже  выхода  дымоходной трубы  котла, это  делается   во  избежание   перегрева  и   засорения  золой. Классический вид  регулятора  тяги  дымохода приведен на  рисунке  ниже:

Выводы: регуляторы  тяги котлов  и дымоходов  необходимо устанавливать в любых твердотпливных котлах рекомендована в парах  -   тогда   работа котла  становится  эффективной  и  безопасной. А также  экономной.
