РЕГУЛЯТОРИ ТЯГИ КОТЛІВ І ДИМОХОДІВ

Процес горіння твердопаливного котла вимагає регулювання - що б теплоносій був у заданих межах, а також для того що б робота котла була максимально довгої і його ККД досягав паспортних значень. Для початку позначимо різницю між регуляторами тяги котлів і димоходів:

-Регулятори тяги котлів - використовуються для контролю подачі повітря з приміщень в сам котел - це повітря безпосередньо бере участь в процесі горіння всередині котла;

-Регулятори тяги димоходів - пристрої використовуються для котнтроля подачі додаткового повітря безпосередньо в димохід, обходячи котел - це повітря контролює стабільність тяги - силу тяги димаря.

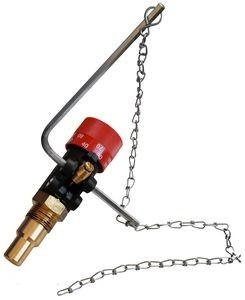

Перші : для регулювання сучасних твердопаливних котлів використовуються, як правило термомеханічні регулятори. У них використовується властивість деяких рідин при нагріванні розширюватися і звужуватися. Герметичний балон з цією рідиною знаходиться всередині корпусу і є джерелом руху в залежності від температури теплоносія. Далі з допомогою механіки і ланцюгів, це рух повідомляється заслінці яка знаходиться на котлі і контролює подачу повітря. Цей регулятор повинен бути завжди трохи відкритим - навіть якщо температура досягнута, адже процес горіння безперервний, поки не закінчиться паливо отже кришка повинна бути відкрита злегка, для подддержания заданого рівня температури теплоносія. Класичний варіант такого регулятора , його зовнішній вигляд і розміри наведені на малюнку нижче.

Другі: регулятори тяги димоходів, іноді їх називають стабілізаторами тяги - вони не обмежують тягу в обсязі, вони навпаки збільшують об'єм повітря в димарі - тим самим залишаючи кількість повітря проходить через котел незмінним. Сила тяги таких регуляторів як правило насодится на рівні 20-25 Па (паскаль). Цього достатньо, що б не мати детонації котла (пук котла, сопіння, свисти,....) і стабілізувати процес горіння. При стабілізації процесу збільшується час горіння будь-якого котла не залежно від типу (типів твердопаливних котлів ми присвячували окрему статтю). Також уменщается кількість дров, вугілля, бркета - так як котел має великі інтервали перезавантажень. Монтаж регулятора тяги бажано здійснити нижче виходу димохідної труби котла, це робиться, щоб уникнути перегріву і засмічення золою. Класичний вид регулятора тяги димоходу наведено на малюнку нижче:

Висновки: регулятори тяги котлів і димоходів необхідно встановлювати в будь-яких твердотпливных котлах рекомендована в парах - тоді робота котла стає ефективною і безпечною. А також економною.
